Generador/Grupo electrógeno

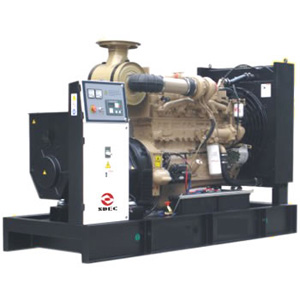

Generador/Grupo electrógeno Serie SC-C2
225-1120KVA @50HZ
265-1125KVA @60HZ
Nota:
Condiciones estándar de referencia 27℃(90°F) temperatura de entrada de aire. 152.4m(500ft)A.S.L60% de humedad relativa. Generador/Grupo electrógeno debajo de los 50℃ de temperatura de entrada de aire está disponible.

Descripción del generador/grupo electrógeno Serie SC-C2:
Características del generador/grupo electrógeno Serie SC-C2:
Ratio de salida
Los siguientes voltajes de 3 fases están disponibles.
50 Hz   415  400  380
240  230  220
60 Hz   460  440  416
266  254  240
Otros voltajes están disponibles a petición del usuario.

Motor diesel
Cummins Motor industrial diesel de resistencia

Regulador
Regulador electrónico estándar en todos los 1000 modelos de motores a 1500 / 1800 rpm.

Sistema eléctrico
Sistema de alternador 24V con cargador de batería, arrancador de motor tipo axial, arrancador de baterías de alta capacidad de mantenimiento libre de plomo ácido, armazón de batería montado en la base del generador y cables interconectados de alta duración con terminaciones.

Sistema de filtración de motor
Filtros de aire seco tipo malla de papel sellada. Cartuchos de filtros de combustible y filtros de aceite de flujo completo de lubricación. Todos los filtros tienen elementos de repuesto.

Alternador
Los alternadores Stamford/Marathon han sido cuidadosamente seleccionados para la combinación del rendimiento de sobrecarga del motor e incorporar las siguientes características: pantalla de protección y anti goteo, autoinducción, alternador sin cepillo auto regulador con amortiguador de vibraciones completamente interconectados, sistema de refrigerado IC06 y cojinetes sellados para una mayor duración, PMG correspondiente como estándar en los 1000 modelos BCP y superiores. Otras marcas de alternadores están disponibles a petición del cliente.

Sistema de aisalmiento
El sistema de aislamiento es de clase H.

Todas los espirales están impregnadas cada uno en una mezcla térmica de ajustes de humedad, poliéster resistente al aceite y al ácido o impregnado en vacío con una resina de poliéster especial. Recubrimiento resistente de barniz anti-tracking para la protección adicional contra la humedad o condensación.

Características eléctricas
Diseño eléctrico de acuerdo con BS5000-3, VDE0530, NEMA MGI-22/32, IEC34, CSAC22.2-100 y AS1359

Regulador automático de voltaje
El regulador automático de voltaje completamente graduado mantiene el voltaje entre los límites de ±0.5% (± 1% en estructura HC 15) desde que se encuentra sin carga hasta que llega a la carga completa incluyendo variaciones de frío a calor ante cualquier factor de energía entre un lapso de 0.8 e incluso de una velocidad del 4.0%. El ajuste nominal se realiza por medio de una viga incorporada en el AVR.

Interferencia de radio
La supresión está alineada con las provisiones de VDE clase G.

Sistema de control
La estructura de la base está montada, el panel de control está fabricado en acero con una puerta de bisagra de bloqueo. El panel de control está aislado de la vibración y cuenta con la siguiente instrumentación y controles: indicador de la presión de aceite, indicador de la temperatura de agua, amperímetro de la batería de carga, voltímetro e interruptor selector, medidor de frecuencia y contador de horas. Un módulo de control de arranque manual y un botón de detenimiento de emergencia son incluidos como estándar.

Dispositivo de cierre de protección con indicadores para:
Alto refrigerante de la temperatura, baja presión de aceite y exceso de velocidad.

Sistema de combustible
Las líneas de alimentación y retorno están ajustadas entre la terminación del motor en la mampara de la base de la estructura del generado/grupo electrógenor.

Radiador refrigerante
El ventilador radiador y refrigerador se completan con agentes de protección, diseñados para refrigerar el motor en rendimientos específicos, en temperaturas del aire superiores a los 45ºC (113ºF). La válvula de drenaje del refrigerante, la facilidad de llenado remoto y el sitio de calibrado están incluidos como estándar.

Emplazamiento de montaje
Estructura de la base/base del tanque de combustible
El set completo del generador/grupo electrógeno está montado en un agujero de fabricación resistente, la estructura de la base es de acero soldado. La estructura de la base incorpora unas argollas de suspensión diseñadas especialmente para operaciones de sostén. La base del tanque de combustible con una capacidad de 8h de funcionamiento está disponible.

Acoplamiento
El motor y el alternador están directamente acoplados por medio de un reborde SAE por lo que no hay posibilidad de desalineación después de un uso prolongado. La rueda volante del motor está flexiblemente acoplada al alternador y un completo análisis ha sido realizado para garantizar que no ocurran vibraciones perjudiciales en el montaje.

Montaje anti-vibración
El montaje anti vibraciones es suministrado antes de que la combinación  entre motor/alternador sea ensamblada y la estructura de la base para generadores e incluyendo BCP880S. El AVM será suministrado para el sitio de instalación entre la estructura de la base y el piso en todas las demás combinaciones de generadores.

Protectores de seguridad
El ventilador, ventiladores de impulso y alternador de tracción de carga de batería están completamente asegurados para la protección personal. Una cubierta de protección protege al núcleo del radiador contra daños accidentales.

Ajustes generales
El set de generador/grupo electrógeno está diseñado y construido para una instalación en una construcción impermeabilizada. Varios tipos de contenedores impermeables y atenuadores de sonido están disponibles.

Documentos
Un set completo de manuales de operación y mantenimiento y diagramas de circuitos de cableado son suministrados con cada set de generadores.

Pruebas de fábrica
El set del generador/grupo electrógeno está probado en carga antes de ser expedido. Todos los dispositivos de protección y funciones de control son simulados, y el generador y sus sistemas son chequeados, probados y luego son enviados para ser expedidos. Un certificado de prueba es proporcionado como estándar.

Terminación del equipo
Líder en todos los equipamientos. Recubrimiento final para estándares fabricados.

Estándares de calidad
El generador/grupo electrógeno alcanza los siguientes estándares: ISO3046, IEC34-1, ISO8528, AS1359, GB/T2820

Garantía de producto
Todos los generadores/grupos electrógenos están garantizados por un período de 12 meses desde la fecha de puesta en marcha o 1000 h de funcionamiento, cualquiera que ocurra primero.
Por favor vea la Declaración de Garantía SDEC para una completa especificación de los términos. La prórroga de la garantía está disponible, para más detalles por favor contáctese con su representante SDEC local.
Los generadores/grupos electrógenos sólo deberán ser usados de acuerdo con las prácticas de operación recomendadas y sujeto a cualquier limitación de carga especificado.

Varios
Envuelto en plástico retráctil para exportar.

Aplicación del generador/grupo electrógeno Serie SC-C2:
Especificaciones del generador/grupo electrógeno Serie SC-C2:
